對于電氣新手來說，環網柜與開關柜很多時候是傻傻分不清楚的，因為從外表來看，怎么都覺得是一個模子copy出來的。這就惱火了，那么這兩種類型的柜子應該怎么區分呢?

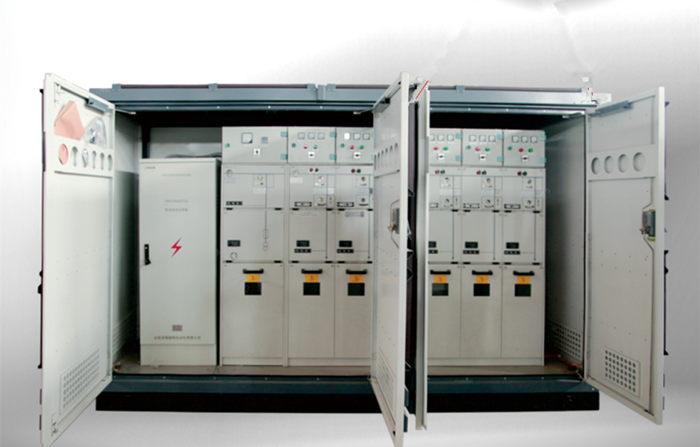

　　我們從環網柜這個家伙說起

　　環網柜出現的時間不算長，卻得到了廣泛的使用。城市住宅小區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電站以及箱式變電站中，總有它的身影。它一組輸配電氣設備(高壓開關設備)裝在金屬或非金屬絕緣柜體內或做成拼裝間隔式環網供電單元的電氣設備，其核心部分采用負荷開關和熔斷器。

　　從供配電的角度來看，以中，小型容量為大多數其配電變壓器一般不超過1250KVA，長期穩定供電，高壓開關不頻繁操作。對于這類用戶，環網柜的性能雖不是最完美的，但卻是足夠可以勝任的。隨著大規模的城市建設，大量大型高層建筑物拔地而起，變配電所往往就設在樓下，根據消防要求，變配電設備必須“無油化”，根據建設面積的合理使用，變配電設備應該“小型化”，于是環網柜或真空斷路器，干式變壓器，干式互感器就進入了幢幢大樓。

　　環網柜可以將供電干線形成一個閉合的環形，供電電源向這個環形干線供電，從干線上再一路一路地通過高壓開關向外配電。這樣的好處是，每一個配電支路既可以同它的左側干線取電源，又可以由它右側干線取電源。當左側干線出了故障，它就從右側干線繼續得到供電，而當右側干線出了故障，它就從左側干線繼續得到供電，這樣一來，盡管總電源是單路供電的，但從每一個配電支路來說卻得到類似于雙路供電的實惠，從而提高了供電的可靠性。

　　通俗來講可以把環網柜當做供電局的一個配電室!讓你家不單是一路電源供電柜，把幾路進線，構進一個環網，實現二路或是多路進線。這樣一個線路出現了問題，也不會出現停電的情況，對于城市居民和工礦企業來說很有必要。

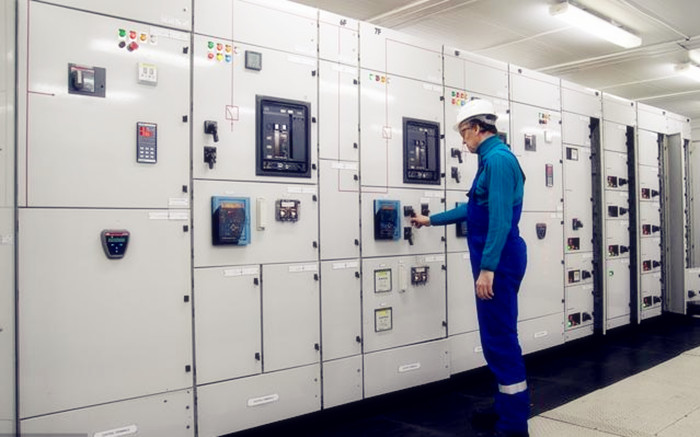

　　開關柜是一種電氣設備

　　開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。如儀表，自控，電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等，有的還設有為保主要設備的低周減載。主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。

　　所謂“環網柜”就是每個配電支路設一臺開關柜(出線開關柜)，這臺開關柜的母線同時就是環形干線的一部分。就是說，環形干線是由每臺出線柜的母線連接起來共同組成的。每臺出線柜就叫“環網柜”。

　　實際上單獨拿出一臺環網柜是看不出“環網”的含義的。環網柜中的高壓開關一般是負荷開關。環網柜用負荷開關操作正常電流，而用熔斷器切除短路電流，這兩者結合起來取代了斷路器，當然這只能局限在一定容量內。這樣的開關柜也完全可以用到非環網結構的配電系統中，于是隨著這種開關柜的廣泛應用，“環網柜”就跳出了環網配電的范疇而泛指以負荷開關為主開關的高壓開關柜了。

關于知識普及|說說環網柜與開關柜的區別的介紹就到這了，想了解更多環網柜與開關柜的知識，歡迎關注湖北紫電電氣官網。
